فیش آنتن چیست؟

فیش آنتن (که به آن «کانکتور آنتن» نیز گفته میشود) نوعی اتصال است که برای وصلکردن کابل آنتن به دستگاههای مختلف مانند تلویزیون، رادیو یا گیرندههای دیجیتال به کار میرود.

انواع فیش آنتن

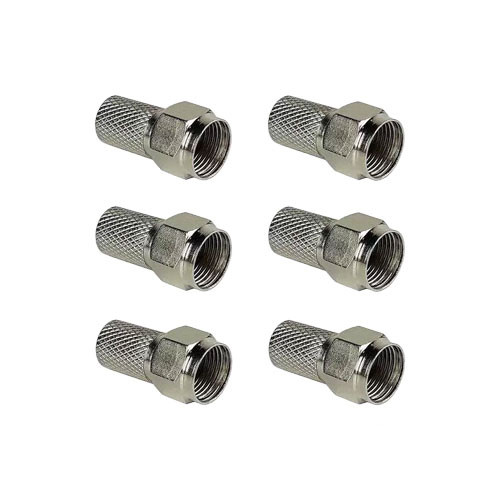

۱. فیش F
رایجترین نوع فیش برای اتصال به تلویزیونها و گیرندههای دیجیتال است. طراحی ویژه این فیش از تداخل سیگنالها جلوگیری کرده و افت سیگنال را به حداقل میرساند.

۲. فیش RCA
برای انتقال سیگنالهای آنالوگ به کار رفته و امکان اتصال آنتن به دستگاههای مختلف صوتی و تصویری را فراهم میکند.

۳. فیش BNC
بیشتر در تجهیزات حرفهای و سیستمهای دوربین مداربسته مورد استفاده قرار میگیرد.

۴. فیش UHF
نسلی قدیمیتر و کمتر رایج که هنوز در برخی سیستمهای آنتن مورد استفاده قرار میگیرد.

نکته: نصب صحیح فیش آنتن نیازمند دقت و استفاده از ابزار مناسب است تا اتصالی درست و کیفیت سیگنال بالایی حاصل شود.

مشخصات انواع فیش آنتن

۱. مشخصات فیش F

• نوع اتصال: پیچ و مهرهای
• پهنای باند: معمولاً تا ۱ گیگاهرتز
• امپدانس: ۷۵ اهم (طراحیشده برای تلویزیون و گیرنده دیجیتال)
• جنس: مس یا برنج با روکش نیکل یا کروم برای کاهش تداخل و افزایش دوام
• ویژگیها: اتصال محکم و قابل اطمینان، مناسب سیگنالهای RF (فرکانس رادیویی)

۲. مشخصات فیش RCA

• نوع اتصال: سریع با استفاده از کلیپس
• پهنای باند: محدود به سیگنالهای آنالوگ؛ مناسب کاربردهای صوت و تصویر
• امپدانس: ۷۵ اهم (ویدیو) و ۳۰۰ اهم (صوت)
• جنس: مس با روکش نیکل
• ویژگیها: اتصال و جداسازی آسان، مناسب تلویزیون و تجهیزات صوتی و تصویری

۳. مشخصات فیش BNC

• نوع اتصال: چرخشی (bayonet) و قفلشونده
• پهنای باند: معمولاً تا ۴ گیگاهرتز
• امپدانس: ۷۵ اهم و ۵۰ اهم بسته به کاربرد
• جنس: برنج یا مس با روکش مناسب برای جلوگیری از تداخل
• ویژگیها: اتصال محکم و مقاوم؛ پرکاربرد در تجهیزات حرفهای مانند دوربین مداربسته و دستگاههای آزمایشگاهی

۴. مشخصات فیش UHF

• نوع اتصال: پیچ و مهرهای
• پهنای باند: محدود به فرکانسهای پایینتر
• امپدانس: ۵۰ اهم
• جنس: مس یا برنج با روکش مناسب
• ویژگیها: طراحی قدیمیتر و کمتر رایج، اما همچنان در برخی سیستمهای قدیمی کاربرد دارد
