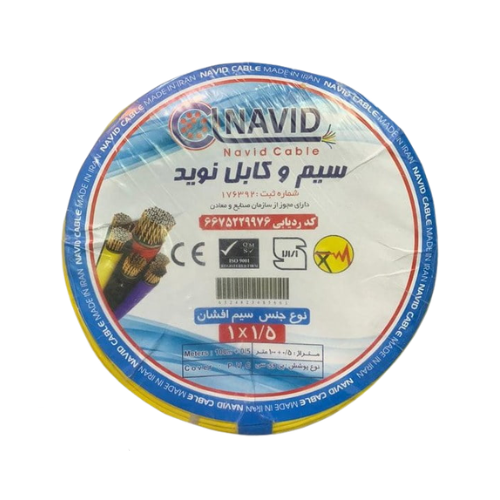

سیم افشان 1.5 نوید (سیم 1.5*1)

سیم افشان ۱.۵ نوید – استاندارد طلایی سیمکشی روشنایی

سیم افشان ۱.۵ پرکاربردترین و حیاتیت رین سیم برای اجرای سیستم روشنایی در ساختمانهای مسکونی، تجاری و تابلوهای فرمان است. به دلیل اهمیت بالای ایمنی در سیمکشی توکار و روکار، استفاده از سیم افشان ۱.۵ با هادی ۱۰۰٪ مس خالص (کلاس ۵) و عایق استاندارد، نه تنها از خطراتی مانند آتشسوزی و افت ولتاژ جلوگیری میکند، بلکه دریافت تاییدیه ناظران نظام مهندسی را نیز تضمین می نماید.

مشخصات فنی

ساختار هادی

• نوع هادی: مس افشان (چند رشته ای / کلاس ۵ طبق استاندارد IEC 60228)
• جنس هادی: مس آنیل شده با رسانایی بالا
• سطح مقطع نامی: ۱.۵ میلیمتر مربع
• رنگبندی متداول: قهوهای، مشکی، قرمز (فاز) – آبی (نول) – زرد-سبز (ارت)

هادی های این سیم به صورت چند رشته ظریف مسی کنار هم تابیده شده اند تا انعطاف مکانیکی سیم افزایش یابد و در مسیرهای پیچ خورده و فضاهای محدود، نصب راحت تری داشته باشد.

عایق

• جنس عایق: PVC از نوع PVC/PVC یا مشابه طبق استاندارد
• دمای مجاز در بهرهبرداری پیوسته: حدود ۷۰ درجه سانتیگراد
• دمای مجاز در حالت اتصال کوتاه: تا حدود ۱۶۰ درجه سانتیگراد (معمولاً ۵ ثانیه)

عایق PVC علاوه بر مقاومت مناسب در برابر حرارت و سایش، در برابر رطوبت و برخی مواد شیمیایی متداول محیطی نیز عملکرد قابل قبولی دارد.

ولتاژ نامی

• ولتاژ نامی: به طور معمول ۴۵۰/۷۵۰ ولت (در سیم کشی داخلی ساختمان، این رنج ولتاژ کاملاً متداول است.)

استانداردهای رسمی

• استاندارد ملی ایران: ISIRI 607 (معادل IEC 60227)
• استاندارد بینالمللی: IEC 60227 برای سیمهای با عایق PVC
• کلاس هادی: کلاس ۵ (هادی افشان) طبق IEC 60228

وجود نشان استاندارد و هولوگرام معتبر روی قرقره و روکش سیم، یکی از مهمترین معیارهای تشخیص کیفیت و اصالت محصول است.

کاربردهای سیم افشان ۱.۵

به دلیل سطح مقطع مناسب و انعطاف بالا، این سیم در مصارف گستردهای استفاده میشود:

• سیمکشی روشنایی واحدهای مسکونی و اداری
• مدار فرمان در تابلو برق ها
• سیمکشی داخلی تجهیزات برقی خانگی و صنعتی سبک
• سیمکشی در لوله برق، زیر گچ و داخل داکتها
• اتصال کلید و پریز، چراغ، هالوژن و لوسترها
• استفاده در سیستم های کنترلی با جریان پایین

توجه: سیم افشان ۱.۵ برای تغذیه بارهای سنگین (مانند کولر گازی، بخاری برقی های پرتوان یا تجهیزات صنعتی پرمصرف) مناسب نیست و باید برای آن دسته از مقاطع بالاتر (مانند ۲.۵ یا بالاتر) استفاده شود.

ظرفیت جریندهی

جریان مجاز تقریبی:
مقدار دقیق جریان مجاز به شرایط نصب، دمای محیط و نوع کابل کشی بستگی دارد، اما به صورت حدودی جریان مجاز سیم افشان ۱.۵ در سیم کشی متداول ساختمان حدود ۱۰ تا ۱۶ آمپر است. در بسیاری از جداول مهندسی، برای این سیم جریان ۱۳ تا ۱۵ آمپر در شرایط عادی در نظر گرفته میشود.

توان قابل تحمل در ولتاژ ۲۲۰ ولت:
به صورت کاربردی، معمولاً از سیم افشان ۱.۵ برای مدارهای روشنایی و مصرف کننده های کم مصرف استفاده میشود و برای پریزهای عمومی یا وسایل پرمصرف، پیشنهاد میشود از سطح مقطع ۲.۵ یا بالاتر بهره گرفته شود.

۵ فاکتور مهم در انتخاب سیم افشان ۱.۵

۱. استاندارد و نشان ملی
حتماً سیم را از برندهایی انتخاب کنید که دارای نشان استاندارد ملی ایران و گواهی کیفیت هستند.

۲. جنس هادی
هادی باید ۱۰۰٪ مس خالص (بدون آلیاژهای ارزان قیمت) با سطح مقطع واقعی ۱.۵ میلیمتر مربع باشد. سیم های بی کیفیت معمولاً مس کمک کیفیت یا مخلوط دارند و سطح مقطع واقعی آنها کمتر از مقدار نامی است.

۳. وزن و ضخامت عایق
وزن قرقره و قطر کلی سیم میتواند تا حدودی نشان دهنده واقعی بودن سطح مقطع و ضخامت عایق باشد. عایق نباید خیلی نازک یا شکننده باشد.

۴. انعطافپذیری
چند بار سیم را خم کنید؛ سیم باکیفیت انعطاف خوبی دارد و عایق آن ترک نمیخورد.

۵. رنگبندی صحیح
برای رعایت اصول ایمنی، از رنگهای استاندارد (آبی برای نول، زرد-سبز برای ارت) استفاده شود.

نکات ایمنی نصب سیم افشان ۱.۵

• قبل از هرگونه عملیات سیم کشی، برق را قطع کنید و از ابزار ایمن استفاده نمایید.
• از عبور دادن سیم افشان ۱.۵ در کنار کابل های قدرت پرجریان خودداری کنید یا فاصله و جداکننده مناسب در نظر بگیرید.
• در داخل لوله های PVC یا فلزی از کشیدن تعداد بیش از حد سیم در یک لوله خودداری کنید تا حرارت و افت جریان کنترل شود.
• از سرسیم، وایرشو یا سرکابل مناسب برای اتصال به ترمینال ها استفاده کنید تا سطح تماس کامل و مطمئن باشد.
• اتصالات را با نوار چسب برق استاندارد یا ترمینال های مناسب عایقکاری کنید و از پیچیدن و سر هم کردن های غیراستاندارد بپرهیزید.
• در محیطهای مرطوب یا دارای بخارات خورنده، از کانال، داکت یا لوله مناسب استفاده کنید تا عایق سیم آسیب نبیند.
• در صورت نیاز به تمدید مسیر یا تغییرات، حتماً توسط برقکار ماهر انجام شود.

مزایای استفاده از سیم افشان ۱.۵ باکیفیت

• افزایش ایمنی مدارهای برق ساختمان
• کاهش تلفات انرژی به دلیل رسانایی بهتر مس خالص
• افزایش عمر مفید سیمک شی به خاطر عایق باکیفیت
• نصب آسانتر و سریعتر به خاطر انعطاف بالا
• کاهش احتمال اتصالات شل، جرقه و آتش سوزی در صورت اجرای صحیح
