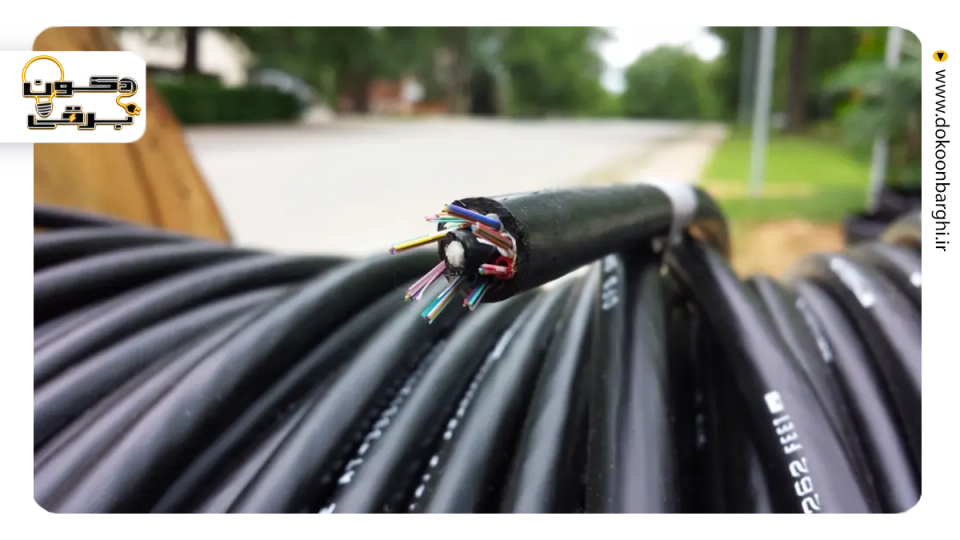

راهنمای خرید سیم و کابل برق؛ چه سیم و کابلی برای ساختمان مناسب است؟
انتخاب سیم و کابل مناسب ساختمان فقط با نگاه کردن به سایز سیم انجام نمیشود. نوع مدار، جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب، دمای محیط، تعداد کابلها و کیفیت هادی و عایق همگی در انتخاب نهایی نقش دارند. برای بسیاری از پروژههای ساختمانی، سایزهای ۱.۵، ۲.۵، ۴ و ۶ میلیمتر مربع کاربرد زیادی دارند، اما نباید یک سایز را بدون بررسی شرایط برای تمام مدارها انتخاب کرد. اگر نوع مدار و سطح مقطع مورد نیازتان مشخص است، میتوانید محصولات مرتبط را در دسته سیم و کابل دکون برقی بررسی کنید و برای اطلاع از قیمت و موجودی روز محصول مورد نظر، قبل از خرید استعلام بگیرید.
انتخاب سیم و کابل برق ساختمان فقط به این معنی نیست که یک سیم با سایز مشخص بخریم و آن را در تمام قسمتهای ساختمان استفاده کنیم. نوع مدار، مقدار جریان، طول مسیر، روش نصب، دمای محیط، افت ولتاژ و مشخصات خود سیم یا کابل همگی در انتخاب نهایی تأثیر دارند.
به همین دلیل ممکن است سیمی برای مدار روشنایی مناسب باشد اما برای یک وسیله پرمصرف انتخاب درستی نباشد.
در این راهنما، مهمترین نکاتی را که قبل از خرید سیم و کابل برق ساختمان باید بدانید بررسی میکنیم؛ از تفاوت سیم افشان و مفتولی گرفته تا انتخاب سطح مقطع، سیم مناسب روشنایی و پریز، کابل کولر، سیم ارت و روشهای تشخیص محصول استاندارد.
قبل از خرید سیم و کابل باید چه چیزهایی را بدانیم؟
قبل از انتخاب محصول، حداقل باید این موارد مشخص باشد:
- سیم یا کابل برای چه مداری استفاده میشود؟
- مصرفکننده یا بار الکتریکی چیست؟
- جریان تقریبی مدار چقدر است؟
- طول مسیر سیمکشی چقدر است؟
- سیم داخل لوله، داکت، سینی یا فضای دیگری نصب میشود؟
- دمای محیط چقدر است؟
- چند سیم یا کابل در یک مسیر کنار یکدیگر قرار میگیرند؟
- سیم یا کابل چه سطح مقطعی دارد؟
- هادی آن از چه جنسی است؟
- محصول چه استانداردی دارد؟
این نکته مهم است که انتخاب سایز فقط بر اساس آمپر انجام نمیشود. جریان قابل تحمل هادی به شرایط حرارتی و روش نصب وابسته است و در مسیرهای طولانی، افت ولتاژ نیز باید بررسی شود.
سیم و کابل چه تفاوتی دارند؟
در بازار، «سیم» و «کابل» گاهی به جای یکدیگر استفاده میشوند، اما از نظر ساختار یکسان نیستند.
سیم معمولاً یک هادی دارای عایق است؛ در حالی که کابل میتواند از دو یا چند هادی عایقشده تشکیل شده باشد و بسته به نوع محصول، روکش مشترک نیز داشته باشد.
برای مثال، در دسته سیم و کابل دکون برقی محصولاتی مانند سیم افشان ۱.۵، کابل افشان ۲×۲.۵ و کابل کولری ۵×۱.۵ وجود دارد که هرکدام برای کاربرد متفاوتی طراحی شدهاند.
بنابراین هنگام خرید، فقط به عدد سطح مقطع نگاه نکنید؛ تعداد رشته، نوع هادی، عایق، روکش و کاربرد محصول هم اهمیت دارد.
چرا سطح مقطع سیم اهمیت دارد؟
سطح مقطع هادی با واحد میلیمتر مربع بیان میشود؛ مانند:
- ۱.۵ mm²
- ۲.۵ mm²
- ۴ mm²
- ۶ mm²
- ۱۰ mm²
اما این عدد به تنهایی به معنی «جریان مجاز قطعی» نیست.
استاندارد IEC 60228 برای هادیها سطح مقطعهای نامی و الزامات مرتبط با تعداد و اندازه مفتولها و مقاومت هادی را مشخص میکند.
در انتخاب واقعی باید شرایط نصب و بار مدار هم در نظر گرفته شود.
برای ساختمان چه نوع سیم و کابلی مناسب است؟
برای سیمکشی ساختمان معمولاً با چند نوع محصول بیشتر سروکار داریم.
سیم افشان
سیم افشان از تعداد زیادی رشته نازک تشکیل شده و نسبت به سیمهای جامد انعطافپذیری بیشتری دارد.
این ویژگی باعث میشود برای مسیرهایی که نیاز به خمشدن سیم وجود دارد، انتخاب کاربردی باشد.
سیمهای افشان ساختمانی در انواع استاندارد تولید میشوند و نمونههای متداول آن با هادی مسی افشان و عایق PVC عرضه میشوند.
یکی از محصولات موجود در دکون برقی، سیم افشان ۱.۵ نوید است که با هادی مسی افشان و سطح مقطع نامی ۱.۵ میلیمتر مربع معرفی شده است.
سیم مفتولی و نیمه افشان
سیمهای مفتولی یا نیمه افشان ساختار متفاوتی نسبت به سیم افشان دارند و معمولاً برای نصبهای ثابت استفاده میشوند.
در انتخاب بین این محصولات، باید نوع نصب و الزامات پروژه را در نظر گرفت و نمیتوان صرفاً بر اساس انعطافپذیری یکی را برای تمام کاربردها مناسب دانست.
کابل افشان
کابل افشان چند رشته عایقشده را در یک مجموعه قرار میدهد و معمولاً دارای روکش مشترک است.
کابلهای افشان برای کاربردهای مختلف ساختمانی، تجهیزات، اتصالات و مسیرهایی که به انعطافپذیری نیاز دارند استفاده میشوند.
برای مثال، دکون برقی کابل افشان ۲×۲.۵ نوید را در دسته سیم و کابل عرضه میکند.
سیم ارت
سیم ارت یکی از اجزای مهم سیستم حفاظتی برق ساختمان است و وظیفه آن ایجاد مسیر مناسب برای جریان خطا و نشتی به سمت زمین است.
رنگ زرد و سبز معمولاً برای شناسایی هادی حفاظتی استفاده میشود و در انتخاب و اجرای آن باید ضوابط پروژه و مقررات مربوط به سیستم اتصال زمین رعایت شود.
دکون برقی نیز محصولاتی مانند سیم ارت افشان ۲.۵ نوید دارد.
سطح مقطع سیم برق ساختمان را چگونه انتخاب کنیم؟
یکی از رایجترین اشتباهات این است که تصور کنیم برای تمام قسمتهای ساختمان میتوان یک سایز سیم خرید.
در مقررات و طراحی تأسیسات برق، سطح مقطع هادی بر اساس عواملی مانند نوع مدار، جریان مورد انتظار، شرایط محیطی و الزامات حفاظتی تعیین میشود. در متن مبحث ۱۳ نیز سطح مقطع هادیها با توجه به عواملی مانند حداکثر دمای مجاز و شرایط مدار مورد بررسی قرار میگیرد.
با این حال، سایزهای رایج زیر دید اولیه خوبی به شما میدهند.
سیم ۱.۵ میلیمتر مربع
سیم ۱.۵ یکی از سایزهای بسیار رایج در سیمکشی ساختمان است و معمولاً در مدارهای روشنایی کاربرد دارد.
برای نمونه، سیم افشان ۱.۵ نوید موجود در دکون برقی برای سیمکشی روشنایی، مدارهای کنترلی و کاربردهای مشابه معرفی شده است.
اما نباید از این موضوع نتیجه گرفت که هر مدار یا هر مصرفکنندهای را میتوان با سیم ۱.۵ اجرا کرد.
سیم ۲.۵ میلیمتر مربع
سایز ۲.۵ در بسیاری از مدارهای پریز و کاربردهایی که جریان بیشتری نسبت به مدارهای معمول روشنایی دارند، دیده میشود.
در دکون برقی نیز کابل افشان ۲×۲.۵ نوید موجود است.
البته برای تجهیزات پرمصرف یا مسیرهای خاص، انتخاب نهایی باید بر اساس مشخصات بار و شرایط نصب انجام شود.
سیم ۴ و ۶ میلیمتر مربع
با افزایش بار، ممکن است نیاز به سطح مقطع بالاتر وجود داشته باشد.
سایزهای ۴ و ۶ میلیمتر مربع در مدارهای با بار بالاتر یا مسیرهایی که شرایط انتخاب سطح مقطع بزرگتر را ایجاد میکنند کاربرد دارند.
اما اینجا یک نکته مهم وجود دارد:
بزرگتر بودن سیم همیشه به معنی انتخاب درستتر نیست.
سایز باید بر اساس طراحی مدار، حفاظت، شرایط نصب و بار واقعی انتخاب شود.
انتخاب سیم و کابل برای بخشهای مختلف ساختمان
سیم مناسب مدار روشنایی
برای مدارهای روشنایی ساختمان، سیم ۱.۵ میلیمتر مربع یکی از سایزهای رایج است؛ اما انتخاب نهایی باید مطابق طراحی و مقررات پروژه باشد.
در این مدارها علاوه بر سطح مقطع، کیفیت عایق، استاندارد محصول و اجرای صحیح اتصالات نیز اهمیت دارد.
سیم مناسب مدار پریز
مدار پریز معمولاً نسبت به مدار روشنایی بار بیشتری دارد و به همین دلیل در بسیاری از پروژههای ساختمانی از سطح مقطع بالاتری مانند ۲.۵ میلیمتر مربع استفاده میشود.
اما اگر قرار است تجهیزات پرمصرف یا بارهای خاص به مدار متصل شوند، باید طراحی مدار جداگانه بررسی شود.
کابل مناسب کولر
کابل کولر به نوع کولر و ساختار مدار بستگی دارد.
برای نمونه، کابل کولری ۵×۱.۵ نوید موجود در دکون برقی دارای پنج رشته با سطح مقطع ۱.۵ میلیمتر مربع است و برای تغذیه و فرمان کولرهای آبی معرفی شده است.
بنابراین هنگام خرید کابل کولر، فقط عدد ۱.۵ را بررسی نکنید؛ تعداد رشتهها و کاربرد تعریفشده برای کابل نیز اهمیت دارد.
سیم ارت ساختمان
سیم ارت بخشی از سیستم حفاظتی ساختمان است و انتخاب آن باید مطابق طراحی سیستم اتصال زمین و الزامات اجرایی انجام شود.
در این بخش نباید صرفاً از یک عدد ثابت برای همه ساختمانها استفاده کرد.
چه عواملی روی انتخاب سایز کابل تأثیر میگذارند؟
- جریان مصرفی
هرچه جریان مدار بیشتر باشد، نیاز به هادی مناسبتری وجود دارد.
جریان بیش از ظرفیت مجاز هادی میتواند باعث افزایش حرارت شود؛ بنابراین حفاظت مدار و انتخاب هادی باید هماهنگ باشند.
- طول مسیر
هرچه مسیر طولانیتر باشد، افت ولتاژ اهمیت بیشتری پیدا میکند.
به همین دلیل ممکن است کابلی که برای یک مسیر کوتاه مناسب است، در یک مسیر بسیار طولانی انتخاب مناسبی نباشد.
افت ولتاژ به مقاومت و امپدانس مسیر وابسته است و سطح مقطع هادی نیز روی آن تأثیر دارد.
- روش نصب
نحوه قرارگیری کابل روی عملکرد حرارتی آن اثر میگذارد.
برای مثال، کابل درون لوله، داکت، سینی یا فضای باز شرایط دفع حرارت یکسانی ندارد.
- دمای محیط
افزایش دمای محیط میتواند شرایط حرارتی هادی را تغییر دهد؛ بنابراین جداول جریان مجاز را نباید بدون توجه به شرایط واقعی نصب استفاده کرد.
- تجمع کابلها
قرار گرفتن چند کابل در کنار هم میتواند دفع حرارت را دشوارتر کند.
در نتیجه، شرایط واقعی نصب باید هنگام تعیین ظرفیت جریان در نظر گرفته شود.
سیم و کابل استاندارد را چگونه تشخیص دهیم؟
قیمت پایین به تنهایی نشانه خرید اقتصادی نیست.
هنگام خرید سیم و کابل، این موارد را بررسی کنید:
مشخصات چاپ شده روی محصول
اطلاعاتی مانند نام سازنده، نوع محصول، سطح مقطع و مشخصات استاندارد باید قابل بررسی باشد.
استانداردهای مرتبط نیز برای مشخصات هادی و کابل الزامات مشخصی دارند.
جنس هادی
در بسیاری از سیمهای ساختمانی رایج، هادی مسی استفاده میشود.
اما صرفاً دیدن رنگ مس کافی نیست؛ کیفیت واقعی هادی را باید از مشخصات سازنده، استاندارد و منبع معتبر خرید بررسی کرد.
مقاومت هادی
مقاومت الکتریکی هادی یکی از مشخصاتی است که در استانداردهای مربوط به هادیها مورد توجه قرار میگیرد.
به همین دلیل تشخیص کیفیت نباید فقط بر اساس قطر ظاهری سیم انجام شود.
کیفیت عایق
عایق باید متناسب با نوع محصول و کاربرد آن باشد و از نظر ظاهری نیز ترک، آسیب یا نقص واضح نداشته باشد.
خرید از فروشنده معتبر
اصالت کالا، امکان بررسی مشخصات فنی و دریافت محصول مطابق سفارش، بخش مهمی از خرید سیم و کابل است.
هنگام خرید سیم و کابل چه اشتباهاتی رایج است؟
انتخاب سیم فقط بر اساس قیمت
سیم و کابل یکی از بخشهای زیرساختی تأسیسات ساختمان است و کاهش قیمت با کمکردن کیفیت یا انتخاب نادرست محصول میتواند هزینههای بعدی ایجاد کند.
انتخاب سایز یکسان برای همه مدارها
مدار روشنایی، پریز، کولر و تجهیزات پرمصرف الزاماً شرایط یکسانی ندارند.
توجه نکردن به طول مسیر
در مسیرهای طولانی، افت ولتاژ میتواند به یک عامل مهم در انتخاب تبدیل شود.
توجه نکردن به روش نصب
شرایط حرارتی سیم داخل لوله با شرایط کابل در فضای آزاد یکسان نیست.
خرید بر اساس ظاهر سیم
ضخامت ظاهری یا رنگ سیم بهتنهایی برای ارزیابی کیفیت کافی نیست.
بیتوجهی به استاندارد
وجود اطلاعات استاندارد و مشخصات قابل رهگیری، یکی از موارد مهم در بررسی محصول است.
چک لیست خرید سیم و کابل ساختمان
قبل از نهایی کردن خرید، این موارد را بررسی کنید:
- نوع مدار مشخص شده است.
- جریان یا بار تقریبی مشخص است.
- طول مسیر مشخص شده است.
- سطح مقطع توسط فرد متخصص تعیین شده است.
- نوع سیم یا کابل مشخص است.
- تعداد رشتهها بررسی شده است.
- جنس هادی بررسی شده است.
- نوع عایق و روکش بررسی شده است.
- استاندارد محصول بررسی شده است.
- شرایط نصب مشخص است.
- دمای محیط در نظر گرفته شده است.
- تجمع کابلها در مسیر بررسی شده است.
- اصالت و مشخصات محصول بررسی شده است.
- متراژ موردنیاز مشخص شده است.
- قیمت و موجودی روز استعلام شده است.
سوالات متداول
برای سیمکشی ساختمان سیم ۱.۵ بهتر است یا ۲.۵؟
به نوع مدار و بار بستگی دارد. ۱.۵ میلیمتر مربع در مدارهای روشنایی بسیار رایج است و ۲.۵ میلیمتر مربع در بسیاری از مدارهای پریز کاربرد دارد؛ اما انتخاب نهایی باید بر اساس طراحی و شرایط واقعی مدار انجام شود.
سیم افشان بهتر است یا مفتولی؟
هیچکدام بهصورت مطلق «بهتر» نیستند. سیم افشان انعطاف بیشتری دارد و سیم مفتولی برای برخی نصبهای ثابت مناسبتر است. نوع نصب باید معیار انتخاب باشد.
برای پریز برق ساختمان از چه سیمی استفاده میشود؟
در بسیاری از سیمکشیهای ساختمانی، سیم ۲.۵ میلیمتر مربع برای مدار پریز استفاده میشود؛ اما بار مدار، طول مسیر و شرایط نصب نیز باید بررسی شود.
سیم ۱.۵ برای چه کاری مناسب است؟
سیم ۱.۵ میلیمتر مربع یکی از سایزهای رایج برای مدارهای روشنایی است. برای مصرفکنندههای پرقدرت نباید صرفاً بر اساس رایج بودن این سایز تصمیم گرفت.
برای کولر چه کابلی مناسب است؟
به نوع کولر و نحوه سیمکشی آن بستگی دارد. برای کولرهای آبی، کابلهای چندرشتهای مخصوص مانند کابل کولری ۵×۱.۵ در بازار وجود دارد. دکون برقی نیز کابل کولری ۵×۱.۵ نوید را عرضه میکند.
آیا هرچه سطح مقطع سیم بیشتر باشد بهتر است؟
خیر. سطح مقطع باید متناسب با جریان، روش نصب، حفاظت، طول مسیر و سایر شرایط طراحی انتخاب شود. استفاده از سایز بزرگتر بدون دلیل فنی الزاماً انتخاب بهتری نیست.
چگونه سیم و کابل استاندارد بخریم؟
مشخصات درجشده روی محصول، استاندارد اعلامشده، مشخصات هادی و عایق و اعتبار فروشنده را بررسی کنید. خرید از فروشگاه معتبر نیز احتمال دریافت محصول نامتناسب با مشخصات سفارش را کاهش میدهد.
آیا قیمت سیم و کابل ثابت است؟
خیر. قیمت سیم و کابل میتواند با توجه به قیمت مواد اولیه، برند، سایز، متراژ و شرایط بازار تغییر کند. برای قیمت دقیق محصولات موجود در دکون برقی، بهتر است قبل از خرید استعلام روز انجام شود.
